Application doigts de gant - GPN 207
Dessin des doigts de gant - GPN 207

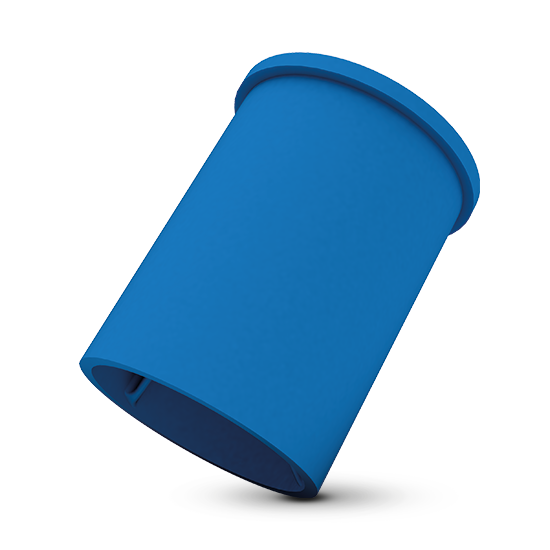

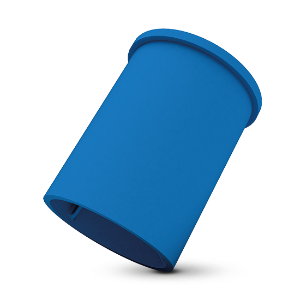

Douilles de protection avec lamelles - GPN 207
Les douilles de protection GPN 207 conviennent à la protection des goujons, goupilles, filetages et connecteurs SAE. Les lamelles flexibles permettent un montage sur des diamètres différents. L’écart entre les lamelles permet l’aération et la ventilation.
- Douilles de protection pour une protection extérieure
- Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
- Deux variantes durables fabriquées à partir de matériaux recyclés post-consommation sont disponibles
100% recyclé post-consommation
Mélange recyclé
Matière vierge
Dimensions
|
Applicable pour
|
Dimensions
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Article
|
SAE-connecteur ln
|
E min
|
E max
|
A
|
D
|
G
|
CAD
|
Référence
|
|
| GPN 207 FL 73 PCR-PE, bleu | 5,8 | 7,3 | 13 | 9 | 25 | afficher | 2070073RB61 | ||
|
|
|||||||||
| GPN 207 FL 107 PCR-PE, bleu | 7,8 | 10,7 | 17 | 13,5 | 25 | afficher | 2070107RB61 | ||
|
|
|||||||||
| GPN 207 FL 67 PCR-PE, bleu | 6,35 (1/4'') | 5,2 | 6,7 | 12 | 8 | 25 | afficher | 2070067RB61 | |
|
|
|||||||||
| GPN 207 FL 77 PCR-PE, bleu | 7,89 (5/16'') | 6,5 | 7,7 | 14 | 10 | 32 | afficher | 2070077RB61 | |
|
|
|||||||||
| GPN 207 FL 80 PCR-PE, bleu | 7,89 (5/16'') | 6,5 | 8 | 14 | 10 | 20 | afficher | 2070080RB61 | |
|
|
|||||||||
| GPN 207 FL 123 PCR-PE, bleu | 9,49 (3/8'') | 9,89 (7/16'') | 9,3 | 12,3 | 18,5 | 14,3 | 23 | afficher | 2070123RB61 | |
|
|
|||||||||
| GPN 207 FL 150 PCR-PE, bleu | 12,70 (1/2'') | 11,8 | 15 | 21 | 17,3 | 25 | afficher | 2070150RB61 | |
|
|
|||||||||
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
Guide d'application
|
Article
|
Filetage pour tuyau
|
filetage métrique mâle
|
|
|---|---|---|---|
| GPN 207 FL 67 PCR-PE, bleu | |||
| GPN 207 FL 77 PCR-PE, bleu | |||
| GPN 207 FL 73 PCR-PE, bleu | M 6 | ||
| GPN 207 FL 80 PCR-PE, bleu | M 8 | ||
| GPN 207 FL 107 PCR-PE, bleu | M 8 | M 10 | ||
| GPN 207 FL 150 PCR-PE, bleu | G 1/4 | M 12 | M 14 | |
| GPN 207 FL 123 PCR-PE, bleu | G 1/8 | M 10 | |
Ce tableau d'application représente des valeurs indicatives. Contactez-nous pour recevoir vos échantillons gratuits.
Avantages qualité
Plus polyvalent.
Les lamelles souples permettent un montage sur des diamètres différents.
Salle propre.
Possibilités de production selon les normes VDA tome 19 en ISO 16232 en salle propre isolée sur demande.
Plus performant.
L'écartement entre les lamelles permettent une aération. Adaptable pour goujons, goupilles, filetages et connecteurs SAE.
Plus respectueux de nos ressources.
La matière plastique utilisée provient à 100% de matière recyclée.
