Bouchons pour connecteurs rapides - GPN 245 Version B

Les bouchons pour connecteurs rapides GPN 245 Version B conviennent pour protéger les raccords de connexion rapide SAE, basés sur la norme SAE J2044. Ils sont fixés délicatement et solidement sur les bagues d’étanchéité intérieures du connecteur. Les bouchons peuvent être utilisé pour des tests d'étanchéité à faible pression. La languette annulaire permet un montage et un démontage facile.


  • Bouchons pour connecteurs rapides pour une protection intérieure
  • Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
  • Également disponible en Version A sans languette annulaire
plus d'avantages

Dimensions

CAO pour site web
Teinte
bleu
Matière
PCR-PE

Anwendbar für SAE-Kupplungen.

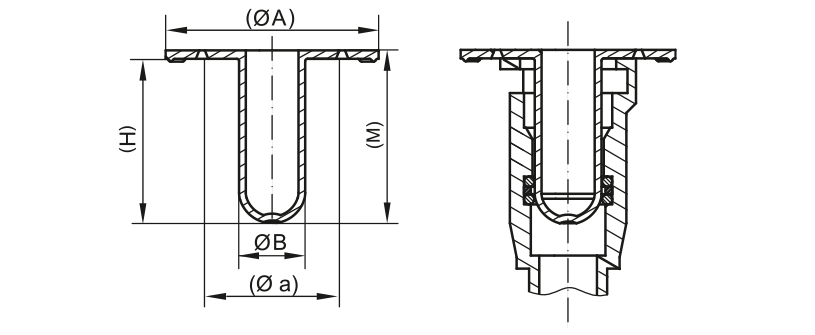

Dimensions
Article
Applicable aux raccords SAE NW
Applicable aux raccords SAE NW pouce
A
a
B
H
M
CAD
Référence
GPN 245 QCL 6,35 PCR-PE, bleu 6.35 1/4 31,6 20,6 6,35 25,3 26,8 2460635RB61
GPN 245 QCL 9,5 PCR-PE, bleu 9.5 3/8 30,8 16,8 9,5 25,8 27,3 2460095RB61
Nouveau GPN 245 QCL 10 PCR-PE, bleu 10 - 32,8 18,8 9,79 30 31,5 2460010RB61
GPN 245 QCL 12 PCR-PE, bleu 12 - 38 24 11,8 29,2 30,7 2460012RB61
Nouveau GPN 245 QCL 19,05 PCR-PE, bleu 19.05 3/4 50 36 18,8 28 29,5 2461905RB61
Nouveau GPN 245 QCL 25,4 PCR-PE, bleu 25.4 1 53,5 39,5 25,4 34 35,5 2462540RB61

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.

Avantages qualité

<p><strong>Plus adapté.</strong></p>

Plus adapté.

Convient aux connecteurs rapides SAE, selon la norme SAE J2044.
<p><strong>Plus étanche.</strong></p>

Plus étanche.

Peut être utilisé pour des tests d'étanchéité à faible pression.
<p><strong>Salle propre.</strong></p>

Salle propre.

Possibilités de production selon les normes VDA tome 19 en ISO 16232 en salle propre isolée sur demande.
<p><strong>Plus performant.</strong></p>

Plus performant.

Le serrage se fait efficacement sur la bague d'étanchéité du connecteur.
