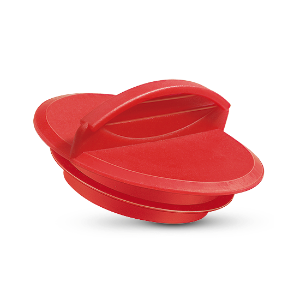

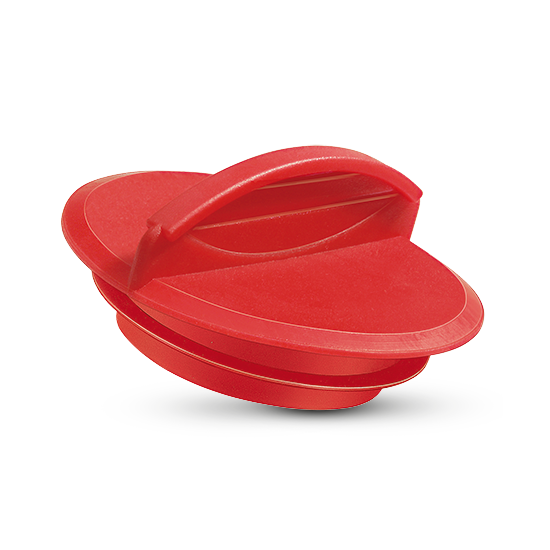

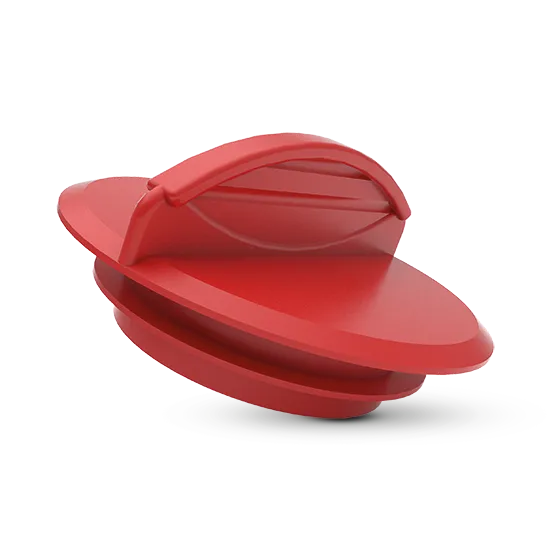

Bouchons à languette - GPN 310
Les bouchons à languette GPN 310 conviennent pour protéger les perçages et les filetages internes. La languette de préhension facilite la prise ainsi que le montage et le démontage. Les lamelles souples permettent de compenser les écarts de tolérance importants.
- Bouchons à languette pour une protection intérieure

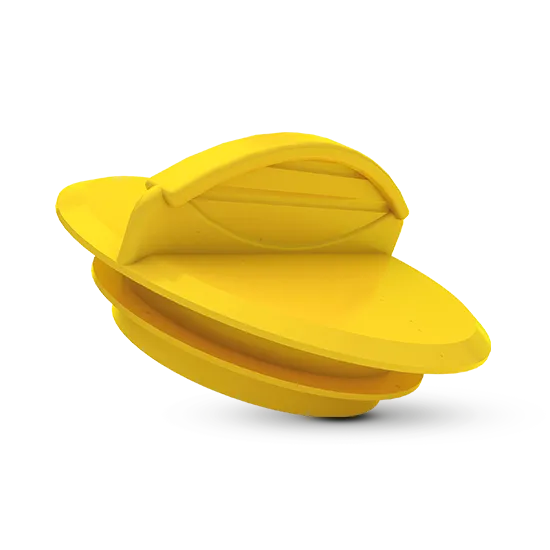

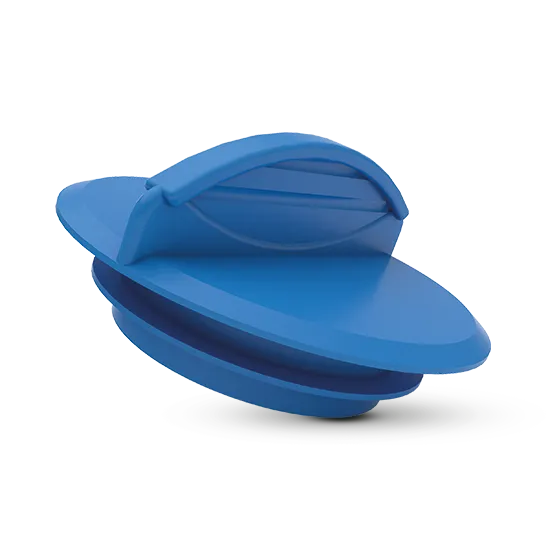

- Deux variantes durables fabriquées à partir de matériaux recyclés post-consommation sont disponibles
Dimensions

|
Dimensions
|
|
||||||
---|---|---|---|---|---|---|---|---|
Article
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Référence
|
|
GPN 310 G 8 PCR-PE / PE-LD, rouge | 14 | 4 | 7 | 5,5 | 15 | afficher | 31000080073 | |
|
||||||||
GPN 310 G 11 PCR-PE / PE-LD, rouge | 16 | 5 | 10,5 | 5,5 | 15 | afficher | 31000110073 | |
|
||||||||
GPN 310 G 13 PCR-PE / PE-LD, rouge | 15,6 | 8 | 13 | 5,5 | 14,7 | afficher | 31000130073 | |
|
||||||||
GPN 310 G 16 PCR-PE / PE-LD, rouge | 19,6 | 11,4 | 16,5 | 5,5 | 15,2 | afficher | 31000160073 | |
|
||||||||
GPN 310 G 21 PCR-PE / PE-LD, rouge | 22,8 | 15,6 | 21,3 | 7,5 | 17,1 | afficher | 31000210073 | |
|
||||||||
GPN 310 G 22 PCR-PE / PE-LD, rouge | 25,7 | 17,3 | 22,6 | 7,5 | 18,5 | afficher | 31000220073 | |
|
||||||||
GPN 310 G 23 PCR-PE / PE-LD, rouge | 28 | 20,2 | 23,5 | 7,5 | 17,7 | afficher | 31000230073 | |
|
||||||||
GPN 310 G 25 PCR-PE / PE-LD, rouge | 30 | 20,6 | 25,5 | 7,5 | 19,7 | afficher | 31000250073 | |
|
||||||||
GPN 310 G 28 PCR-PE / PE-LD, rouge | 35 | 22,5 | 27,5 | 7,5 | 19 | afficher | 31000280073 | |
|
||||||||
GPN 310 G 30 PCR-PE / PE-LD, rouge | 38 | 24,5 | 29,7 | 7,5 | 19 | afficher | 31000300073 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles aux pages 166/167.
Guide d'application
|
pour les filetages métriques
|
|
pour les filetages métriques
|
|
||
---|---|---|---|---|---|---|
Article
|
filetage fin
|
Filetage standard
|
Filetage pour tuyau
|
|||
GPN 310 G 8 PCR-PE / PE-LD, rouge | M 7 | |||||
GPN 310 G 11 PCR-PE / PE-LD, rouge | M 10 x 1 | M 11 | ||||
GPN 310 G 13 PCR-PE / PE-LD, rouge | M 13 x 1 | M 12 x 1,5 M 13 x 1,5 M 14 x 1,5 | M 14 | 1/4 | ||
GPN 310 G 16 PCR-PE / PE-LD, rouge | M 16 x 1 | M 17 x 1,5 | M 18 | 3/8 | ||
GPN 310 G 21 PCR-PE / PE-LD, rouge | M 20 x 1 M 21 x 1 | M 20 x 1,5 M 21 x 1,5 | M 22 x 2 | M 22 | 1/2 | |
GPN 310 G 22 PCR-PE / PE-LD, rouge | M 22 x 1 | M 22 x 1,5 | M 24 | 5/8 | ||
GPN 310 G 23 PCR-PE / PE-LD, rouge | M 23 x 1 | M 24 x 1,5 | M 24 x 2 | |||
GPN 310 G 25 PCR-PE / PE-LD, rouge | M 25 x 1 | M 25 x 1,5 M 26 x 1,5 | M 26 x 2 | M 27 | 3/4 | |
GPN 310 G 28 PCR-PE / PE-LD, rouge | M 27 x 1 | M 28 x 1,5 | M 28 x 2 | M 30 | ||
GPN 310 G 30 PCR-PE / PE-LD, rouge | M 29 x 1 | M 30 x 1,5 | M 30 x 2 | 7/8 |
Ce tableau d'application est un guide. Nous serons heureux de vous envoyer des échantillons d'essai gratuits. Pour les trous et alésages non filetés, veuillez choisir en fonction des dimensions fonctionnelles B et C.
Avantages qualité




Mélange de matériaux recyclés post-consommation et de matériaux vierges
