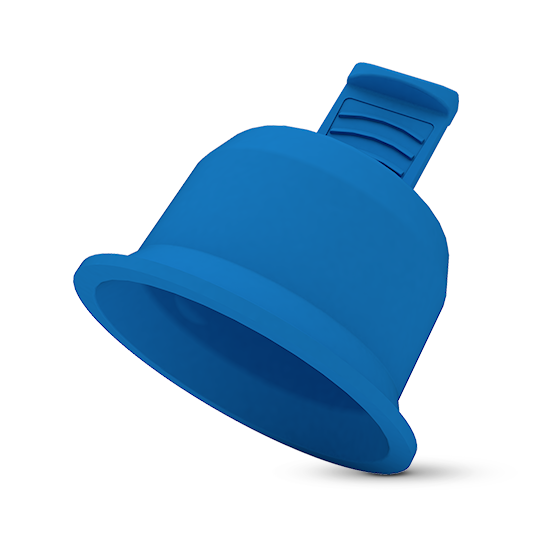

Capuchons à languette - GPN 243
Les capuchons de raccords GPN 243 conviennent pour la protection des raccords des connecteurs rapides et pour les variantes avec ou sans dispositif anti-torsion. Le design symetrique permet un montage automatisé et la surface extérieur striée garantit un démontage rapide. Les colliers de serrage permettent d'égaliser la pression. Ainsi, les connecteurs rapides de raccord sont protégés jusqu’au chanfrein. Le plastique utilisé est composé de matière recyclée post-consommation.
- Capuchons de raccord pour tubulure PS3 QC
- Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
- La matière recyclée utilisée est certifiée par le Blue Angel
100% recyclé post-consommation
Dimensions
|
Applicable pour
|
Dimensions
|
Dimensions
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Article
|
Buse VDA NW
|
D
|
A
|
B
|
E
|
G
|
M
|
CAD
|
Référence
|
|
| Nouveau GPN 243 NSC 14 PCR-PE | 14 | 19,5 | 25,6 | 21,6 | 18,8 | 13,9 | 29,9 | afficher | 24301140000 | |
|
|
||||||||||
| Nouveau GPN 243 NSC 16 PCR-PE | 16 | 21 | 29,1 | 23 | 20,2 | 17,2 | 33,2 | afficher | 24301160000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 6 PCR-PE | 6 | 10,7 | 18,2 | 12,6 | 10 | 13,9 | 29,9 | afficher | 24300060000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 8 PCR-PE | 8 | 12,7 | 20,2 | 14,6 | 12 | 14,9 | 30,9 | afficher | 24300080000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 12 PCR-PE | 12 | 16,4 | 23,5 | 18,6 | 15,7 | 14,9 | 30,9 | afficher | 24300120000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 14 PCR-PE | 14 | 17,9 | 24 | 19,7 | 17,1 | 12,9 | 28,9 | afficher | 24300140000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 16 PCR-PE | 16 | 22,4 | 30,6 | 24,6 | 21,7 | 16,9 | 32,9 | afficher | 24300160000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 18 PCR-PE | 18 | 24,8 | 33,2 | 26,6 | 23,9 | 17,4 | 33,4 | afficher | 24300180000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 20 PCR-PE | 20 | 26,6 | 35,2 | 28,6 | 25,7 | 17,4 | 33,4 | afficher | 24300200000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 26 PCR-PE | 26 | 32,8 | 41,4 | 34,8 | 32,2 | 18,4 | 34,4 | afficher | 24300260000 | |
|
|
||||||||||
| Nouveau GPN 243 NW 32 PCR-PE | 32 | 38,8 | 47,4 | 40,8 | 37,9 | 18,4 | 34,4 | afficher | 24300320000 | |
|
|
||||||||||
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
L'article est composé de 98 % de PCR-PE et de 2 % de couleur basée sur un support PIR. Le plastique utilisé est composé à 100 % de PCR.
Pour ces articles, les écarts de couleur ainsi que les points noirs, qui ne peuvent être complètement évités en raison de la technologie de production, sont autorisés. Nous recommandons que des tests fonctionnels soient effectués avant la production en série.
Avantages qualité
Plus respectueux de nos ressources.
Plus adapté.
<strong>Gain de temps.
Plus performant.
Salle propre.
