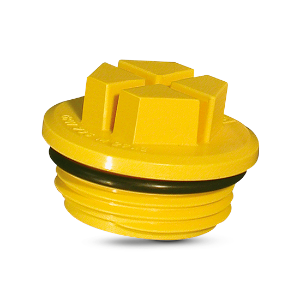

Tĕsnící zátky s O-kroužkem - GPN 738

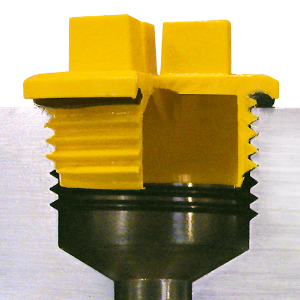

Těsnicí zátky s O-kroužkem GPN 738 jsou vhodné k ochraně vnitřních závitů dle DIN 3852-1 a ISO 11926 tam, kde jsou zvýšené požadavky na těsnost. Robustní materiál je odolný proti nárazu. Obvodová těsnicí lamela a O-kroužek zabraňují vniknutí a úniku kapalin. Montáž se provádí šroubovákem nebo klíčem.


  • Těsnící zátky s O-kroužkem pro vnitřní ochranu
další výhody

Rozměry

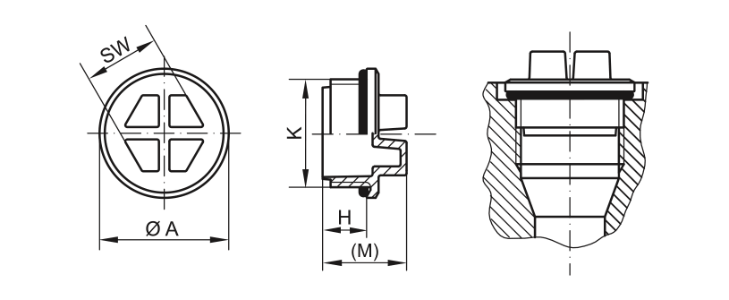

Zeichnung Dichtstopfen mit O-Ring - GPN 738
Standardní barvy
žlutá
Materiál
PA 6
Technický list
Zde si můžete prohlédnout ceny a podmínky přímo online a objednávat ještě snadněji.
Platí pro
Rozměry
Artikl
K
A
H
M
SW
CAD
Obj. č.
GPN 738 1 1/16 - 12 UN PA 6, žlutá 1 1/16 - 12 UN 37,85 15 25 19 73826710000
GPN 738 1 5/16 - 12 UN PA 6, žlutá 1 5/16 - 12 UN 44,8 15 25 24 73826720000
GPN 738 1 5/8 - 12 UN PA 6, žlutá 1 5/8 - 12 UN 55,8 15 26 30 73826730000
GPN 738 1 7/8 - 12 UN PA 6, žlutá 1 7/8 - 12 UN 63,3 15 26 30 73826740000
GPN 738 3/4 - 16 UNF PA 6, žlutá 3/4 - 16 UNF 26,9 11 21 13 73826690000
GPN 738 7/16 - 20 UNF PA 6, žlutá 7/16 - 20 UNF 17,4 9 16 10 73826670000
GPN 738 7/8 - 14 UNF PA 6, žlutá 7/8 - 14 UNF 30,4 13 23 15 73826700000
GPN 738 9/16 - 18 UNF PA 6, žlutá 9/16 - 18 UNF 21,4 10 18 10 73826680000
GPN 738 M 10 x 1 PA 6, žlutá M 10 x 1 15,4 8 15 7 73810100000
GPN 738 M 12 x 1,5 PA 6, žlutá M 12 x 1,5 18,4 9 16 10 73812150000
GPN 738 M 14 x 1,5 PA 6, žlutá M 14 x 1,5 20,4 9 17 10 73814150000
GPN 738 M 16 x 1,5 PA 6, žlutá M 16 x 1,5 23,4 10 20 13 73816150000
GPN 738 M 18 x 1,5 PA 6, žlutá M 18 x 1,5 25,4 11 21 13 73818150000
GPN 738 M 22 x 1,5 PA 6, žlutá M 22 x 1,5 28,4 12 22 15 73822150000
GPN 738 M 27 x 2 PA 6, žlutá M 27 x 2 33,35 15 25 19 73827200000
GPN 738 M 33 x 2 PA 6, žlutá M 33 x 2 42,3 15 25 24 73833200000
GPN 738 M 42 x 2 PA 6, žlutá M 42 x 2 51,3 15 26 24 73842200000
GPN 738 M 48 x 2 PA 6, žlutá M 48 x 2 56,3 17 28 30 73848200000

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Gravírování odpovídá sérii GPN 736.

Výhody Kvality

<p><strong>Normovaná ochrana.</strong></p>

Normovaná ochrana.

Hodí se pro závitové otvory dle DIN 3852-1, DIN ISO 11926.
<p><strong>Těsnící.<strong></p>

Těsnící.

Oběhové těsnicí lamely (žádné oddělení od formy!) a těsnicí kroužek zabraňují v rámci určitých mezí přítoku a odtoku kapalin.
<p><strong>Robustnější.</strong></p>

Robustnější.

Vyrobeno z vysoce kvalitního polyamidu s vysokou odolností proti nárazu.
<p><strong>Více.</strong></p>

Více.

Odpovídá GPN 736, avšak je dodatečně vybaven těsnicím kroužkem. Pro zvýšený požadavek těsnosti, např. při neopracovaných těsnicích plochách, vysokých procesních teplotách, dlouhých procesích dobách a vyšším vnitřním tlaku kon
