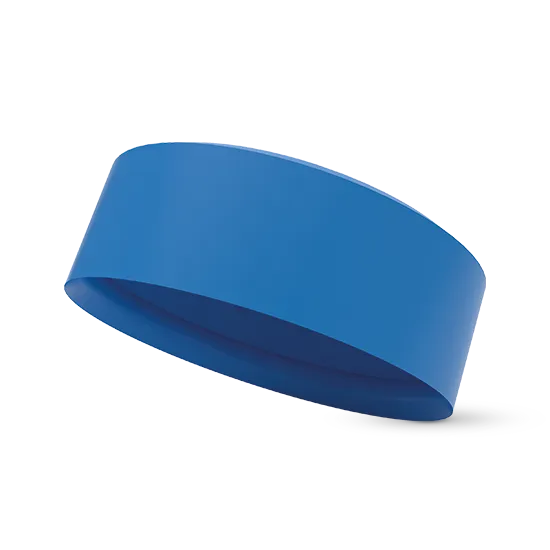

Ochranné krytky - GPN 690
Přírubové krytky GPN 690 chrání příruby, konce trubek a hadic před poškozením a znečištěním. Obvodový okraj zajišťuje pevné usazení v místě použití a snadnou manipulaci.
- Ochranné krytky pro vnější ochranu
100% recyklát po spotřebě
Recyklovaná směs
Nový materiál
Rozměry
Standardní barvy
žlutá
Materiál
PCR-PE / PE-LD
|
|
Rozměry
|
|
||||||
|---|---|---|---|---|---|---|---|---|
|
Artikl
|
NW mm
|
NW Zoll
|
D
|
E
|
G
|
CAD
|
Obj. č.
|
|
| GPN 690 / 3001 PCR-PE / PE-LD, žlutá | 12 | 1/2 | 30,2 | 29,4 | 6,9 | ukázat | 69030010073 | |
|
|
||||||||
| GPN 690 / 3002 PCR-PE / PE-LD, žlutá | 20 | 3/4 | 38,1 | 37,3 | 6,9 | ukázat | 69030020073 | |
|
|
||||||||
| GPN 690 / 3003 PCR-PE / PE-LD, žlutá | 25 | 1 | 44,4 | 43,6 | 8,1 | ukázat | 69030030073 | |
|
|
||||||||
| GPN 690 / 3004 PCR-PE / PE-LD, žlutá | 32 | 1 1/4 | 50,8 | 50 | 8,1 | ukázat | 69030040073 | |
|
|
||||||||
| GPN 690 / 3005 PCR-PE / PE-LD, žlutá | 40 | 1 1/2 | 60,3 | 59,5 | 8,1 | ukázat | 69030050073 | |
|
|
||||||||
| GPN 690 / 3006 PCR-PE / PE-LD, žlutá | 50 | 2 | 71,4 | 70,6 | 9,7 | ukázat | 69030060073 | |
|
|
||||||||
| GPN 690 / 6001 PCR-PE / PE-LD, žlutá | 12 | 1/2 | 31,7 | 30,9 | 7,9 | ukázat | 69060010073 | |
|
|
||||||||
| GPN 690 / 6002 PCR-PE / PE-LD, žlutá | 20 | 3/4 | 41,3 | 40,5 | 8,9 | ukázat | 69060020073 | |
|
|
||||||||
| GPN 690 / 6003 PCR-PE / PE-LD, žlutá | 25 | 1 | 47,4 | 46,4 | 9,5 | ukázat | 69060030073 | |
|
|
||||||||
| GPN 690 / 6004 PCR-PE / PE-LD, žlutá | 32 | 1 1/4 | 54 | 53,2 | 10,4 | ukázat | 69060040073 | |
|
|
||||||||
| GPN 690 / 6005 PCR-PE / PE-LD, žlutá | 40 | 1 1/2 | 63,5 | 62,5 | 12,7 | ukázat | 69060050073 | |
|
|
||||||||
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
|
|
||||
|---|---|---|---|---|
|
Artikl
|
Jmenovitá tlaková kapacita 3000 PSI (210 barů) jmenovitá velikost palce
|
/LocalizationKeys/productDetailsPage/kapsto/kapsto.column.9367
|
Jmenovitý tlak 6000 PSI (420 bar) Jmenovitá velikost palec
|
|
| GPN 690 / 3001 PCR-PE / PE-LD, žlutá | 12 | |||
| GPN 690 / 3002 PCR-PE / PE-LD, žlutá | 20 | |||
| GPN 690 / 3003 PCR-PE / PE-LD, žlutá | 25 | |||
| GPN 690 / 3004 PCR-PE / PE-LD, žlutá | 32 | |||
| GPN 690 / 3005 PCR-PE / PE-LD, žlutá | 40 | |||
| GPN 690 / 3006 PCR-PE / PE-LD, žlutá | 50 | |||
| GPN 690 / 6001 PCR-PE / PE-LD, žlutá | 12 | 1/2 | ||
| GPN 690 / 6002 PCR-PE / PE-LD, žlutá | 20 | 3/4 | ||
| GPN 690 / 6003 PCR-PE / PE-LD, žlutá | 25 | 1 | ||
| GPN 690 / 6004 PCR-PE / PE-LD, žlutá | 32 | 1 1/4 | ||
| GPN 690 / 6005 PCR-PE / PE-LD, žlutá | 40 | 1 1/2 | ||
Tato aplikační tabulka představuje orientační hodnoty. Rádi vám zašleme zkušební vzorky zdarma.
Verze uvedené na obrázku byly speciálně vyvinuty pro příruby SAE. Hodnoty tlaku: 3000 PSI a 6000 PSI.
Výhody Kvality
Normovaná ochrana.
K ochraně SAE přírub.
Více.
Hodí se na konce trubic a přípojek hadic. Oběhová vydutina zajistí pevné usazení a snadnou manipulaci.
Ke stažení
Alternativní standardní řada
