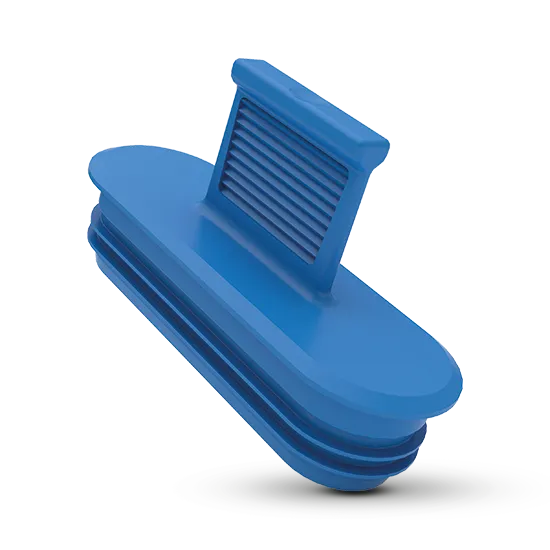

Ochrana Superseal kontaktů - GPN 362

Krytky GPN 362 slouží k ochraně plochých superseal konektorů. Praktické úchytky zajišťují rychlou demontáž a obvodové lamely ideálně utěsní konektory. Krytky poskytují ochranu kontaktů superseal konektorů proti stříkající vodě dle (IPX4) v závislosti na provedení a kvalitě konkrétního konektoru.


  • Ochrana kontaktů superseal konektorů
  • je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
  • K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
další výhody

Rozměry

Standardní barvy
recycling blau
Materiál
PCR-PE
Rozměry
Artikl
e
h
H
M
CAD
Obj. č.
GPN 362 KS 0111 PCR-PE, recycling blau 10,7 10,7 7,7 20,7 3620111RB61
GPN 362 KS 0211 PCR-PE, recycling blau 16,8 10,7 7,7 20,7 3620211RB61
GPN 362 KS 0311 PCR-PE, recycling blau 22,8 10,7 7,7 20,7 3620311RB61
GPN 362 KS 0511 PCR-PE, recycling blau 34,9 10,7 7,7 20,7 3620511RB61
GPN 362 KS 0611* PCR-PE, recycling blau 40,7 10,4 6,7 19,7 3620611RB61

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

** Vztahuje se na vzorové zátky Pöppelmann, testované podle normy DIN 40050.

Výběr krytek pro ochranu vnějších závitů

Použitelné pro vnitřní obrys
Artikl
Kontaktní připojení
Kontaktní připojení
e
GPN 362 KS 0111 PCR-PE, recycling blau Superseal 1.5
  • 1
10,7
GPN 362 KS 0211 PCR-PE, recycling blau Superseal 1.5
  • 2
16,8
GPN 362 KS 0311 PCR-PE, recycling blau Superseal 1.5
  • 3
22,8
GPN 362 KS 0511 PCR-PE, recycling blau Superseal 1.5
  • 5
34,9
GPN 362 KS 0611* PCR-PE, recycling blau Superseal 1.5
  • 6
40,7

Ochrana kontaktů GPN 362 byla vyvinuta pro speciální pouzdra konektorů Superseal, která jsou uvedena v tabulce použití. Ochrana kontaktů je vhodná i pro jiná připojení.

Tato velikost není certifikována podle IPX4.

Výhody Kvality

Normovaná ochrana.
Normovaná ochrana.
K ochraně Superseal plochých konektorů.
Časově úspornější.
Časově úspornější.
Rychlá demontáž díky praktickému těsnicímu prvku.
Těsnící.
Těsnící.
Ochrana proti stříkající vodě ze všech úhlů (IPX4) podle konkrétního provedení konektoru a kvality. Vztahuje se na vzorové Pöppelmann konektory, testováno podle DIN 40050.
Čistějš.
Čistějš.
Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
Více.
Více.
Optimální upevnění upnutím díky oběhové lamele.
Šetřící zdroje.
Šetřící zdroje.
Skládá se ze 100 % recyklovaného použitého plastu.
