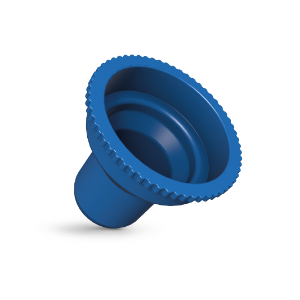

Těsnicí zátky VDA - GPN 247

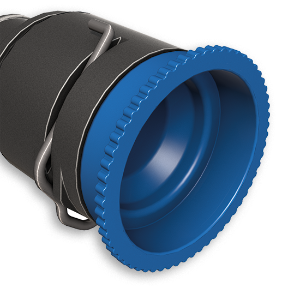

Těsnicí zátky VDA GPN 247 jsou vhodné k ochraně přípojky u VDA rychlospojek. Upnutí na horním okraji zajišťuje bezpečně a s citem speciální těsnění na vnitřních těsnicích kroužcích konektoru. Použitý plast je vyroben z recyklovaného materiálu.
- Těsnicí zátky VDA pro vnitřní ochranu
- Na přání lze díly vyrobit dle směrnice ISO 16232 ve speciálně zřízeném čistém prostoru
- Použitý recyklovaný materiál získal ekoznačku Modrý anděl

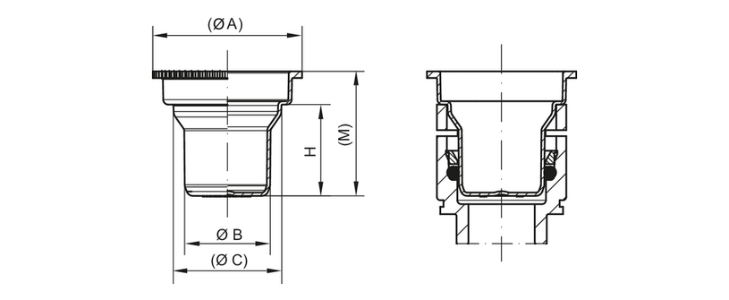

Rozměry
Platí pro
|
Rozměry
|
||||||||
---|---|---|---|---|---|---|---|---|---|
Artikl
|
Spojka VDA NW
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Obj. č.
|
|
Nově GPN 247 NW 6 PCR-PE, modrá | 6 | 25 | 9,9 | 16 | 21,3 | 29,5 | ukázat | 24700060000 | |
|
|||||||||
Nově GPN 247 NW 8 PCR-PE, modrá | 8 | 29 | 12 | 18 | 22,7 | 30,8 | ukázat | 24700080000 | |
|
|||||||||
Nově GPN 247 NW 12 PCR-PE, modrá | 12 | 33 | 15,8 | 21,1 | 22,8 | 31,8 | ukázat | 24700120000 | |
|
|||||||||
Nově GPN 247 NW 16 PCR-PE, modrá | 16 | 41 | 21,9 | 28,1 | 27,3 | 37,3 | ukázat | 24700160000 | |
|
|||||||||
Nově GPN 247 NW 20 PCR-PE, modrá | 20 | 45 | 25,9 | 32,5 | 27,3 | 37,5 | ukázat | 24700200000 | |
|
|||||||||
Nově GPN 247 NW 26 PCR-PE, modrá | 26 | 51,4 | 32 | 39,1 | 29,2 | 39,5 | ukázat | 24700260000 | |
|
|||||||||
Nově GPN 247 NW 14 PCR-PE, recyklační modrá | 14 | 32,6 | 17,2 | 21,1 | 29,2 | 31,6 | ukázat | 24700140000 | |
|
|||||||||
Nově GPN 247 NW 32 PCR-PE, recyklační modrá | 32 | 57,4 | 37,8 | 45,1 | 29,2 | 40 | ukázat | 24700320000 | |
|
|||||||||
Nově GPN 247 NW 35 PCR-PE, recyklační modrá | 35 | 60,4 | 40,8 | 48,1 | 29,2 | 41,5 | ukázat | 24700350000 | |
|
|||||||||
Nově GPN 247 NW 40 PCR-PE, recyklační modrá | 40 | 65,4 | 45,8 | 53,1 | 29,2 | 45 | ukázat | 24700400000 | |
|
|||||||||
Nově GPN 247 NW 45 PCR-PE, recyklační modrá | 45 | 70,4 | 50,8 | 58,1 | 29,2 | 43,5 | ukázat | 24700450000 | |
|
|||||||||
Nově GPN 247 NW 50 PCR-PE, recyklační modrá | 50 | 75,4 | 55,8 | 63,1 | 29,2 | 44,8 | ukázat | 24700500000 | |
|
Rozměry v mm
Výrobek se skládá z 98 % z PCR-PE a 2 % barvy na bázi PIR. Použitý plast se skládá ze 100 % z PCR.
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
U těchto výrobků jsou přípustné barevné odchylky a černé tečky, kterým se nelze zcela vyhnout z důvodu technologie výroby. Před sériovou výrobou doporučujeme provést funkční testy.
Výhody Kvality
Šetřící zdroje.
Normovaná ochrana.
Čistějš.
