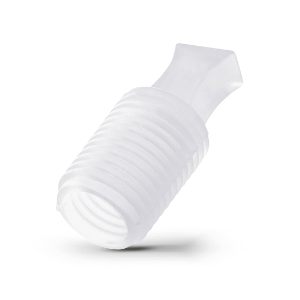

Tappi conici - GPN 607

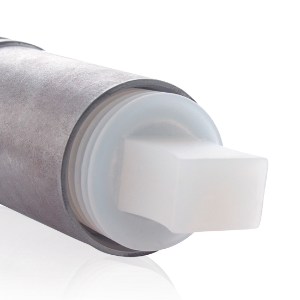

I tappi con estrattore GPN 607 proteggono fori e filettature interne, sono ideali per lavori di verniciatura e sono resistenti per un breve lasso di tempo fino a 250 °C. Il maneggevole elemento di presa garantisce uno smontaggio rapido ed entro determinati limiti le sporgenze perimetrali impediscono l’ingresso di liquidi. La versione conica consente ai tappi con estrattore di bypassare tolleranze maggiori.


  • Tappi con estrattore per protezione esterna
  • Estremamente resistenti per un breve lasso di tempo fino a 250 °C
più vantaggi

Dimensioni

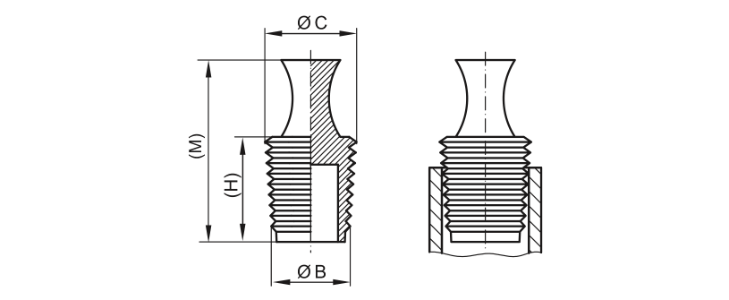

Zeichnung Kegelstopfen - GPN 607
Colori standard
naturale
Materiale
SI
Scheda tecnica
Visualizzate i prezzi e le condizioni direttamente online qui e ordinate ancora più facilmente.
Dimensioni
Articolo
B
C
H
M
CAD
N. ordine
GPN 607 / 0204 SI, naturale 2 4 19,5 35,2 60702040000
GPN 607 / 0406 SI, naturale 4 6 25,4 43,2 60704060000
GPN 607 / 0608 SI, naturale 6 8 25,4 43,1 60706080000
GPN 607 / 0810 SI, naturale 8 10,5 25,4 43 60708100000
GPN 607 / 1012 SI, naturale 9,8 11,5 25,4 43,5 60710120000
GPN 607 / 1214 SI, naturale 11,9 14,5 25,4 42,5 60712140000
GPN 607 / 1416 SI, naturale 14 16 25,4 42,5 60714160000
GPN 607 / 1618 SI, naturale 16 18 25,4 42,5 60716180000
GPN 607 / 1820 SI, naturale 18 20 26 43 60718200000
GPN 607 / 2022 SI, naturale 20 22,5 25,4 43 60720220000
GPN 607 / 2224 SI, naturale 22,5 24 25,4 43 60722240000
GPN 607 / 2426 SI, naturale 24 26 25,4 43 60724260000
GPN 607 / 2628 SI, naturale 25,7 28 25,4 43 60726280000
GPN 607 / 2832 SI, naturale 28,6 32 25,4 43,8 60728320000

Dimensioni in mm

Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.

Valori di riferimento per l'impiego

per le filettature metriche
Articolo
Filettatura interna
Filet standard
Filet pentru țevi
Filet unificat
GPN 607 / 0204 SI, naturale M 4
GPN 607 / 0406 SI, naturale M 6 x 0,75 M 6
GPN 607 / 0608 SI, naturale M 8 x 1 M 8 5/16
GPN 607 / 0810 SI, naturale M 10 x 1 M 10 1/8 3/8
GPN 607 / 1012 SI, naturale M 12 x 1 M 12 x 1,5 M 12 7/16
GPN 607 / 1214 SI, naturale M 14 x 1,5 M 14 1/4 1/2
GPN 607 / 1416 SI, naturale M 14 x 1 M 16 x1 M 16 x 1,5 M 16 3/8 9/16 5/8
GPN 607 / 1618 SI, naturale M 18 x 1 M 18 x 1,5 M 18 3/4
GPN 607 / 1820 SI, naturale M 20 x 1,5 M 20 1/2
GPN 607 / 2022 SI, naturale M 22 x 1,5 M 22 1/2 5/8 7/8
GPN 607 / 2224 SI, naturale M 24 x 1,5 M 24 x 2 M 24 1
GPN 607 / 2426 SI, naturale M 26 x 1,5 M 26 3/4 1 1 1/16
GPN 607 / 2628 SI, naturale M 28 x 1,5 M 28 x 2 M 28 M 30
GPN 607 / 2832 SI, naturale M 30 x 1,5 M 32 x 1,5 M 32 x 2 M 32 7/8

Questa tabella di applicazione è una guida. Saremo lieti di inviarvi campioni di prova gratuiti. Per fori e fori non filettati, selezionare secondo le dimensioni funzionali B e C.

Con questi articoli, sono ammesse sia bave chiare che particelle estranee parziali. Raccomandiamo di effettuare dei test funzionali prima della produzione in serie.

Vantaggi qualitativi

<p><strong>Più rapido.</strong></p>

Più rapido.

Smontaggio rapido grazie all’elemento di presa maneggevole.
<p><strong>Più versatile.</strong></p>

Più versatile.

La versione conica bypassa tolleranze più elevate.
<p></strong>Maggiore resistenza termica.</strong></p>

Maggiore resistenza termica.

Estremamente resistente fino a circa 250 °C.
<p><strong>Maggiore tenuta.</strong></p>

Maggiore tenuta.

Entro determinati limiti, le sporgenze perimetrali impediscono l’ingresso di liquidi.
<p><strong>Meglio.</strong></p>

Meglio.

Adatto a fori e filettatura interna. Ideale per lavori di verniciatura.
