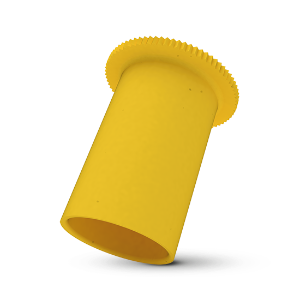

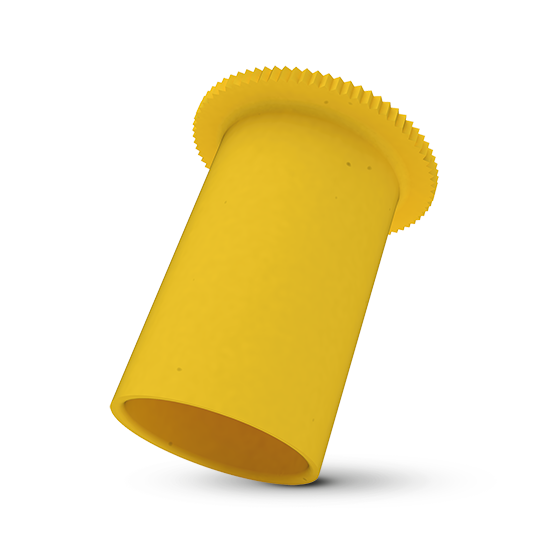

SAE Cappucci di tenuta - GPN 241
I cappucci di tenuta SAE GPN 241 proteggono le aree di collegamento dei raccordi SAE a innesto rapido. Il diametro più ampio del bordo impedisce il montaggio accidentale con un connettore rapido. A seconda della superficie del connettore SAE, è possibile una breve pressurizzazione pari a circa 1 bar.
- Cappucci di tenuta SAE per protezione esterna
- Possibile produzione secondo ISO 16232 nella camera bianca appositamente allestita
Dimensioni

Colori standard
giallo
Materiale
PCR-PE / PE-LD
|
Applicabile per
|

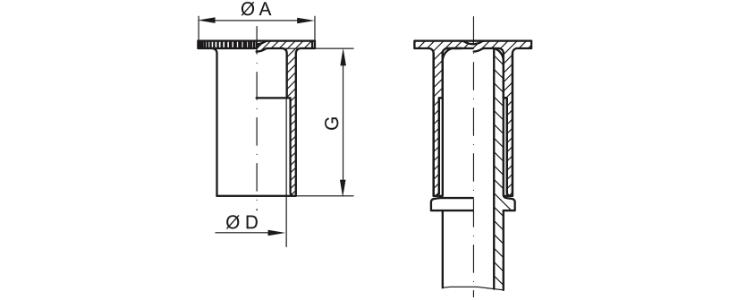

Dimensioni
|
|
||||
---|---|---|---|---|---|---|---|
Articolo
|
/LocalizationKeys/productDetailsPage/kapsto/kapsto.column.8858
|
A
|
D
|
G
|
CAD
|
N. ordine
|
|
GPN 241 DF 9,5 PCR-PE / PE-LD, giallo | 9,5 | 17 | 9,4 | 19 | mostrare | 24100950073 | |
|
|||||||
GPN 241 DF 10 PCR-PE / PE-LD, giallo | 10 | 18 | 9,7 | 22,5 | mostrare | 24100100073 | |
|
|||||||
GPN 241 DF 12,7 PCR-PE / PE-LD, giallo | 12,7 | 20 | 12,5 | 23,5 | mostrare | 24101270073 | |
|
|||||||
GPN 241 DF 16 PCR-PE / PE-LD, giallo | 16 | 24 | 15,45 | 24 | mostrare | 24100160073 | |
|
|||||||
GPN 241 DF 18 PCR-PE / PE-LD, giallo | 18 | 25 | 17,8 | 21 | mostrare | 24100180073 | |
|
|||||||
GPN 241 DF 8* PCR-PE / PE-LD, giallo | 8 | 16 | 7,8 | 17,9 | mostrare | 24100080073 | |
|
Dimensioni in mm
Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.
*Questa misura è fornita con nervature interne.
Vantaggi qualitativi

Più adatto.

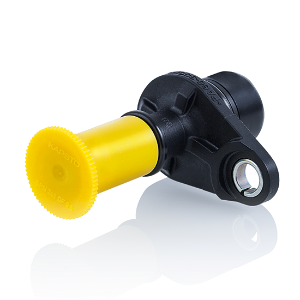

Per la protezione delle aree di collegamento dei raccordi SAE a innesto rapido.

Maggiore tenuta.
A seconda della superficie del connettore SAE, è possibile una breve pressurizzazione pari a circa 1 bar.

Maggiore igiene.
Produzione secondo VDA volume 19 e ISO 16232 nella camera bianca appositamente allestita, possibile su richiesta.

Meglio.
Il diametro A impedisce che venga erroneamente montato con un raccordo rapido.
