KAPSTO® NORMALIZOVANÝ PROGRAM

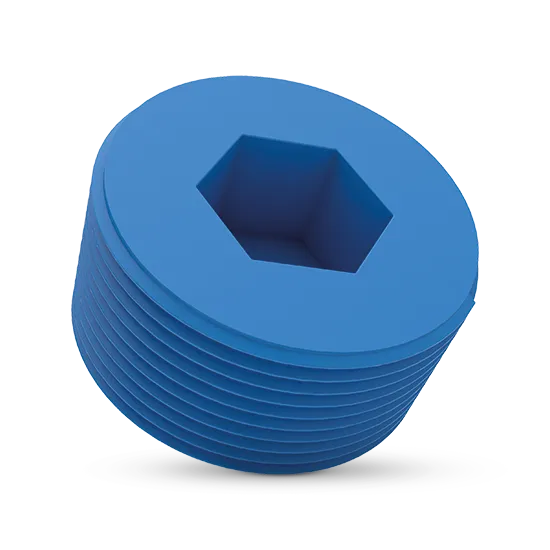

Zápustné šrouby - GPN 720 Typ A

Zápustné šrouby GPN 720 Typ A jsou vhodné pro různé vnitřní závity. Silnostěnné provedení je vhodné pro vysoké namáhání. Plochá hlava umožňuje zapuštění do otvoru.


  • Zápustné šrouby pro vnitřní ochranu
  • Dostupné také jako Typ B s těsnicím kuželem

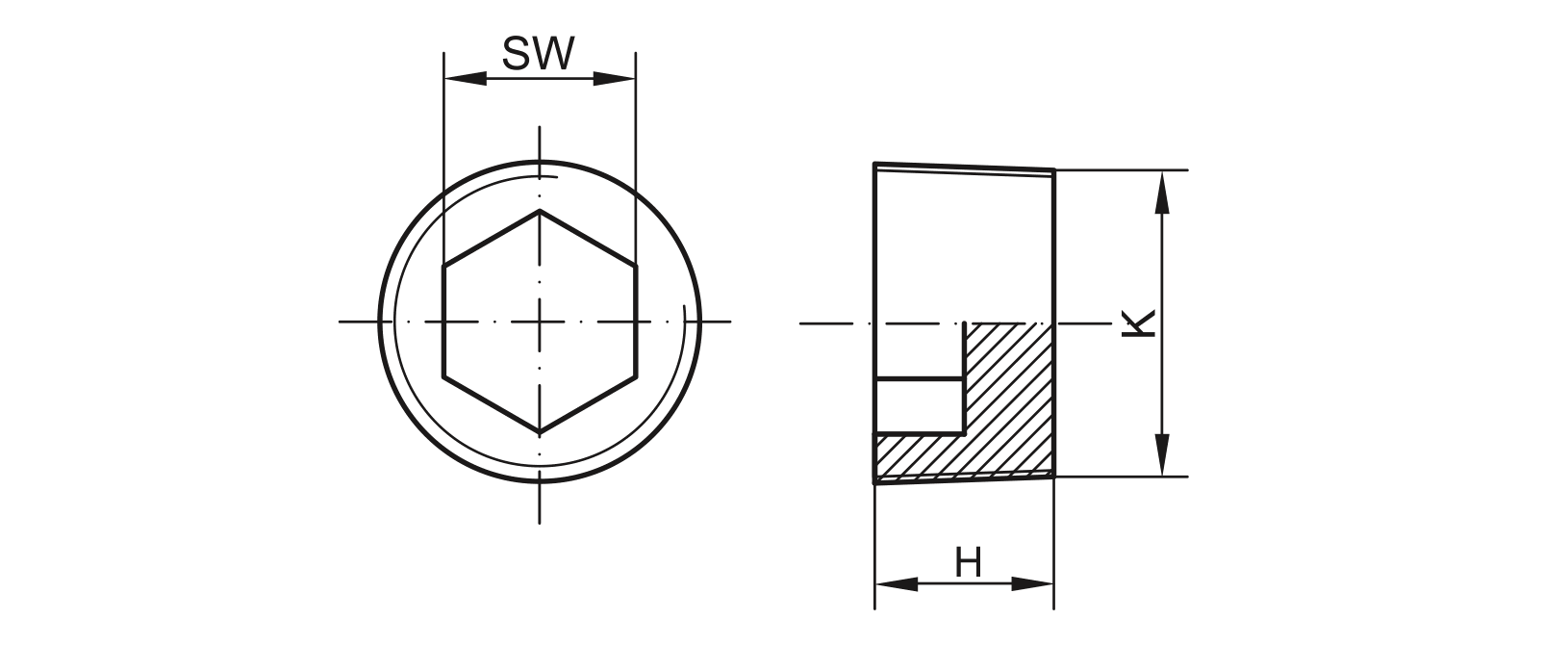

Rozměry

Standardní barvy
žlutá
Materiál
PE-LD
Materiály a použití
Technický list
Artikl
Závit K
H
Maß SW Zoll
SW metrická
CAD
Obj. č.
GPN 720 / 1766 1/8 - 27 NPT 8,5 5 720 1766 0000
GPN 720 / 1602 1/4 - 18 NPT 12,5 1/4 720 1602 0000
GPN 720 / 1767 1/4 - 18 NPT 12,5 6 720 1767 0000
GPN 720 / 1601 3/8 - 18 NPT 13 5/16 8 720 1601 0000
GPN 720 / 1600 1/2 - 14 NPT 16,5 3/8 720 1600 0000
GPN 720 / 1768 1/2 - 14 NPT 16,5 10 720 1768 0000
GPN 720 / 1599 3/4 - 14 NPT 17 9/16 720 1599 0000
GPN 720 / 1769 3/4 - 14 NPT 17 14 720 1769 0000
GPN 720 / 1598 1 - 11 1/2 NPT 21,2 5/8 720 1598 0000
GPN 720 / 1770 1 - 11 1/2 NPT 21,2 17 720 1770 0000
GPN 720 / 1597 1 1/4 - 11 1/2 NPT 22 3/4 19 720 1597 0000
GPN 720 / 1596 1 1/2 - 11 1/2 NPT 22,5 53/64 720 1596 0000
GPN 720 / 1771 1 1/2 - 11 1/2 NPT 22,5 22 720 1771 0000
GPN 720 / 0052 M 16 16 8 720 0052 0000
GPN 720 / 8016 M 30 22,5 19 720 8016 0000

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
