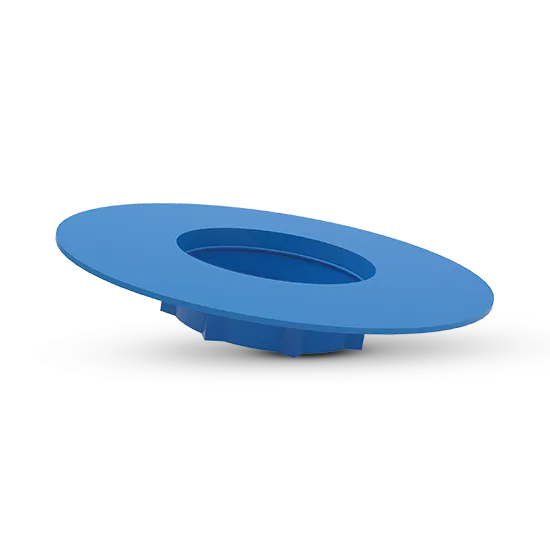

Přírubové krytí - GPN 650 Typ B

Přírubové krytky GPN 650 Typ B chrání příruby dle DIN EN 1092-1 a DIN 28117 před poškozením a znečištěním, kryjí otvory a chrání přírubu armatury. Přírubové krytky mají na kónickém dříku dodatečná upínací žebra pro upnutí do různých průměrů.


  • Kryty přírub
  • Dostupný také jako Typ A bez upínacích žeber
  • K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
další výhody

Rozměry

Standardní barvy
recycling blau
Materiál
PCR-PE
Materiály a použití
Platí pro
Rozměry
Artikl
NW mm
A
B
C
H
CAD
Obj. č.
GPN 650 / 10-R PCR-PE, recycling blau 10 40 7,5 10,5 10 6510010RB61
GPN 650 / 100-R PCR-PE, recycling blau 100 162 93 102 20 6510100RB61
GPN 650 / 15-R PCR-PE, recycling blau 15 45 12,5 15,8 10 6510015RB61
GPN 650 / 150-R PCR-PE, recycling blau 150 245 140 152 20 6510150RB61
GPN 650 / 20-R PCR-PE, recycling blau 20 59 16 22 15 6510020RB61
GPN 650 / 25-R PCR-PE, recycling blau 25 68 21 26 15 6510025RB61
GPN 650 / 32-R PCR-PE, recycling blau 32 78 28 33,5 15 6510032RB61
GPN 650 / 40-R PCR-PE, recycling blau 40 88 36 41,5 15 6510040RB61
GPN 650 / 50-R PCR-PE, recycling blau 50 102 46 51 15 6510050RB61
GPN 650 / 65-R PCR-PE, recycling blau 65 122 60 66 20 6510065RB61
GPN 650 / 80-R PCR-PE, recycling blau 80 138 74,5 81 20 6510080RB61

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výhody Kvality

Normovaná ochrana.
Normovaná ochrana.
K ochraně hřídele dle DIN 1092-1 a DIN EN 28117.
Univerzálnější.
Univerzálnější.
Tvar B s dodatečným upínacím žebrovím k přemostění větších tolerancí.
Více.
Více.
Pokud se uzávěr uzavře, chrání těsnicí lištu příslušenství příruby.
Šetřící zdroje.
Šetřící zdroje.
Skládá se ze 100 % recyklovaného použitého plastu.
