Šroubovací zátky - GPN 710
Šroubovací zátky GPN 710 jsou vhodné pro různé vnitřní závity a pro montáž jsou opatřeny vnějším čtyřhranem na klíč a drážkou pro šroubovák.
- Šroubovací zátky pro vnitřní ochranu
Nový materiál

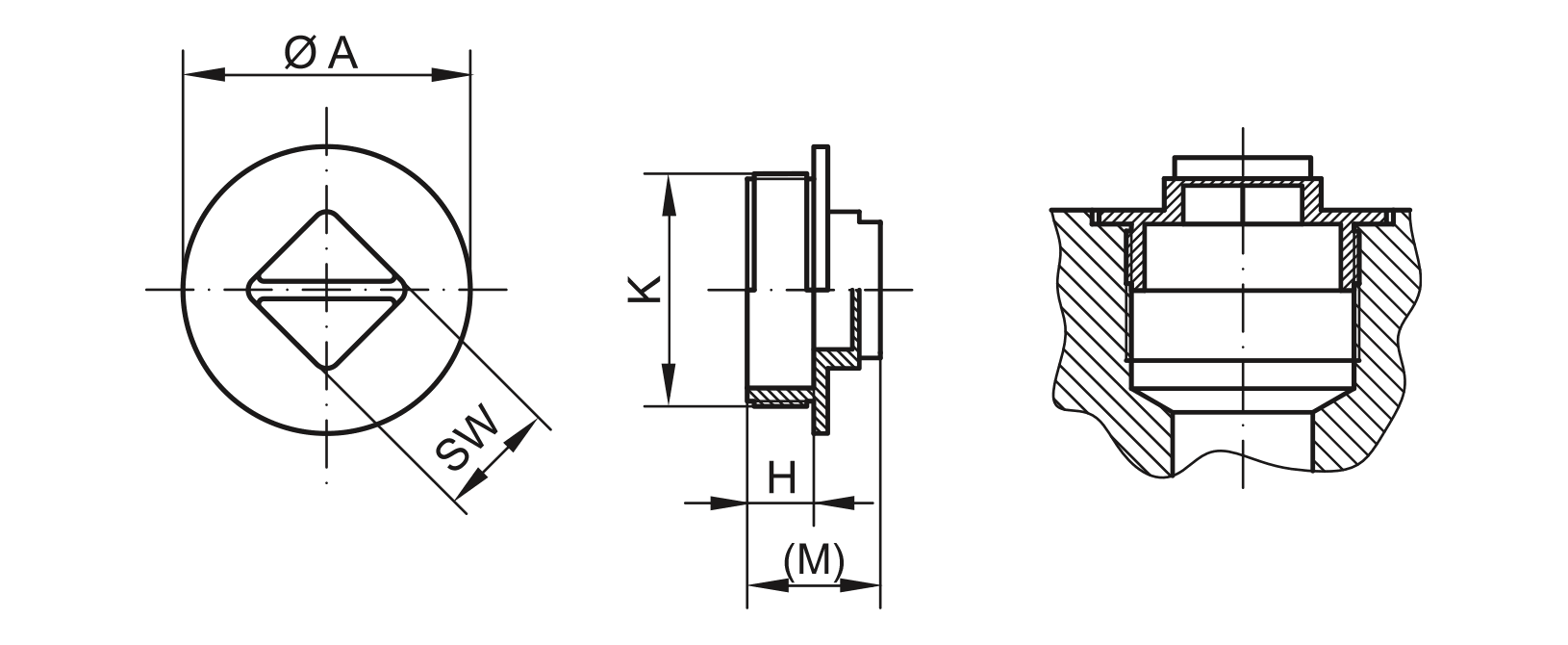

Rozměry
|
|
Platí pro
|
Rozměry
|
|
|||||
|---|---|---|---|---|---|---|---|---|
|
Artikl
|
K
|
A
|
H
|
M
|
SW
|
CAD
|
Obj. č.
|
|
| GPN 710 G 1 1/2 PP-H, schwarz | G 1 1/2 | 60 | 12 | 25 | 24 | ukázat | 71081390000 | |
|
|
||||||||
| GPN 710 G 1 1/4 PP-H, schwarz | G 1 1/4 | 52 | 9,5 | 21 | 19 | ukázat | 71081380000 | |
|
|
||||||||
| GPN 710 G 1 PP-H, schwarz | G 1 | 41 | 9,5 | 19 | 17 | ukázat | 71081370000 | |
|
|
||||||||
| GPN 710 G 1/2 PP-H, schwarz | G 1/2 | 27 | 9 | 19 | 13 | ukázat | 71049880000 | |
|
|
||||||||
| GPN 710 G 1/4* PP-H, schwarz | G 1/4 | 16 | 7 | 13 | 9 | ukázat | 71005640000 | |
|
|
||||||||
| GPN 710 G 1/8 PP-H, schwarz | G 1/8 | 13 | 7 | 13 | 9 | ukázat | 71081340000 | |
|
|
||||||||
| GPN 710 G 2 PP-H, schwarz | G 2 | 72 | 12 | 25 | 27 | ukázat | 71081400000 | |
|
|
||||||||
| GPN 710 G 3/4 PP-H, schwarz | G 3/4 | 34 | 7 | 17 | 14 | ukázat | 71081360000 | |
|
|
||||||||
| GPN 710 G 3/8 PP-H, schwarz | G 3/8 | 21 | 7 | 15 | 12 | ukázat | 71081350000 | |
|
|
||||||||
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
*Hlava bez štěrbiny.
Výhody Kvality
Více.
Vnější čtyřhran s rýhou pro montáž šroubovákem nebo klíčem.
