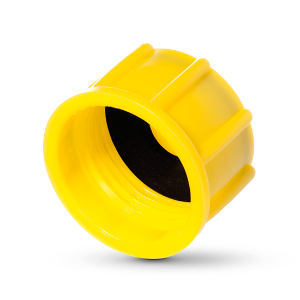

Šroubovací krytky s tĕsnícím kroužkem - GPN 804
Šroubovací krytky s těsnicím kroužkem GPN 804 jsou vhodné pro různé druhy závitů - metrické, trubkové a americké závity. Šroubovací krytka je vybavena těsnicím kroužkem z butadien-akrylonitrilového kaučuku (NBR), který splňuje nejvyšší požadavky na těsnost. Rýhované vnější okraje usnadňují ruční montáž.

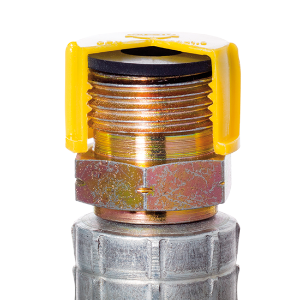

- Šroubovací krytky s těsnicím kroužkem pro vnější ochranu
Nový materiál

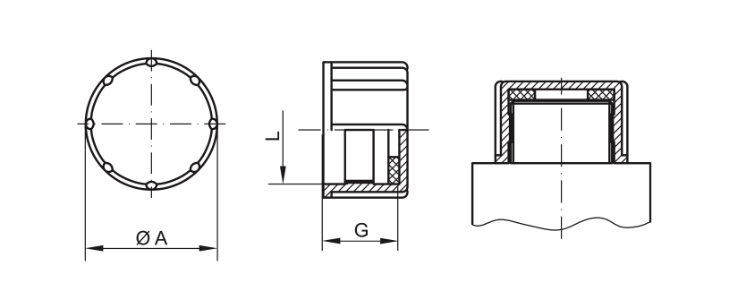

Rozměry
Standardní barvy
gelb
Materiál
PE-HD
|
|
Platí pro
|
Rozměry
|
|
|||
|---|---|---|---|---|---|---|
|
Artikl
|
L
|
A
|
G
|
CAD
|
Obj. č.
|
|
| GPN 804 3/4 - 16 UNF PE-HD, gelb | 3/4 - 16 UNF | 24 | 18 | ukázat | 80459480000 | |
|
|
||||||
| GPN 804 9/16 - 18 UNF PE-HD, gelb | 9/16 - 18 UNF | 18 | 12 | ukázat | 80464560000 | |
|
|
||||||
| GPN 804 G 1 1/4 PE-HD, gelb | G 1 1/4 | 47,7 | 17,7 | ukázat | 80432180000 | |
|
|
||||||
| GPN 804 G 1 PE-HD, gelb | G 1 | 39 | 14 | ukázat | 80435220000 | |
|
|
||||||
| GPN 804 G 1/2 PE-HD, gelb | G 1/2 | 25 | 14 | ukázat | 80404370000 | |
|
|
||||||
| GPN 804 G 1/4 PE-HD, gelb | G 1/4 | 18 | 12 | ukázat | 80403550000 | |
|
|
||||||
| GPN 804 G 3/4 PE-HD, gelb | G 3/4 | 32 | 14 | ukázat | 80436180000 | |
|
|
||||||
| GPN 804 G 3/8 PE-HD, gelb | G 3/8 | 21 | 12 | ukázat | 80404260000 | |
|
|
||||||
| GPN 804 M 8 x 1 PE-HD, gelb | M 8 x 1 | 12 | 8 | ukázat | 80408100000 | |
|
|
||||||
| GPN 804 M 12 x 1 PE-HD, gelb | M 12 x 1 | 16 | 12 | ukázat | 80412100000 | |
|
|
||||||
| GPN 804 M 12 x 1,5 PE-HD, gelb | M 12 x 1,5 | 16 | 12 | ukázat | 80412150000 | |
|
|
||||||
| GPN 804 M 14 x 1,5 PE-HD, gelb | M 14 x 1,5 | 18 | 12 | ukázat | 80414150000 | |
|
|
||||||
| GPN 804 M 16 x 1,5 PE-HD, gelb | M 16 x 1,5 | 21 | 12 | ukázat | 80416150000 | |
|
|
||||||
| GPN 804 M 18 x 1,5 PE-HD, gelb | M 18 x 1,5 | 22 | 12 | ukázat | 80418150000 | |
|
|
||||||
| GPN 804 M 20 x 1,5 PE-HD, gelb | M 20 x 1,5 | 25 | 14 | ukázat | 80420150000 | |
|
|
||||||
| GPN 804 M 22 x 1,5 PE-HD, gelb | M 22 x 1,5 | 28 | 14 | ukázat | 80422150000 | |
|
|
||||||
| GPN 804 M 24 x 1,5 PE-HD, gelb | M 24 x 1,5 | 30 | 14 | ukázat | 80424150000 | |
|
|
||||||
| GPN 804 M 26 x 1,5 PE-HD, gelb | M 26 x 1,5 | 34 | 11 | ukázat | 80426150000 | |
|
|
||||||
| GPN 804 M 30 x 2 PE-HD, gelb | M 30 x 2 | 38 | 14 | ukázat | 80430200000 | |
|
|
||||||
| GPN 804 M 36 x 1,5 PE-HD, gelb | M 36 x 1,5 | 44 | 17 | ukázat | 80436150000 | |
|
|
||||||
| GPN 804 M 36 x 2 PE-HD, gelb | M 36 x 2 | 44 | 17 | ukázat | 80436200000 | |
|
|
||||||
| GPN 804 M 42 x 2 PE-HD, gelb | M 42 x 2 | 50 | 15 | ukázat | 80442200000 | |
|
|
||||||
| GPN 804 M 45 x 1,5 PE-HD, gelb | M 45 x 1,5 | 53 | 15 | ukázat | 80445150000 | |
|
|
||||||
| GPN 804 M 45 x 2 PE-HD, gelb | M 45 x 2 | 53 | 15 | ukázat | 80445200000 | |
|
|
||||||
| GPN 804 M 52 x 2 PE-HD, gelb | M 52 x 2 | 60 | 15 | ukázat | 80452200000 | |
|
|
||||||
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výhody Kvality
Těsnící.
Odpovídá GPN 800, avšak vybaven těsnicím kroužkem pro zvýšené požadavky ohledně těsnosti.
Více.
Hodí se pro mnoho druhů závitových spojení. Drsné vnější okraje pro snadnou montáž ručně.
