HV-Schutz – GPN 380 Form C
Der HV-Schutz GPN 380 Form C eignet sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Sie bewahren Stecker der Hersteller TE Connectivity (HVP 800), z. B. im Bereich von der Batterie zum Umrichter und Elektromotor, vor Korrosion und mechanischer Beschädigung. Die Steckerkappe besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
HV-Schutz für den Außenschutz
Geeignet für HV-Kontaktanschlüsse HVP 800
Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel

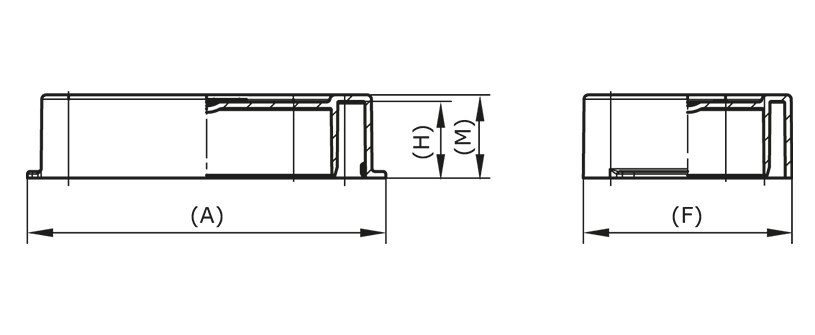

Rozměry
Rozměry
|
|||||||
---|---|---|---|---|---|---|---|
Artikl
|
A
|
F
|
H
|
M
|
CAD
|
Obj. č.
|
|
Brzy k dispozici GPN 380 HV 630-5 PCR-PP, tyrkysově modrá | 65,3 | 38 | 14 | 15,2 | ukázat | 38006140000 | |
|
|||||||
Brzy k dispozici GPN 380 HV 1100 PCR-PP, tyrkysově modrá | 67,3 | 47 | 15,5 | 16,5 | ukázat | 38006130000 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
*Výrobek se skládá z 98 % z PCR-PP a 2 % barvy na bázi PIR. Použitý plast se skládá ze 100 % z PCR.
Výběr krytek pro ochranu vnějších závitů
Artikl
|
Kontaktní připojení
|
||
---|---|---|---|
Brzy k dispozici GPN 380 HV 1100 PCR-PP, tyrkysově modrá | HVA |
|
|
Brzy k dispozici GPN 380 HV 630-5 PCR-PP, tyrkysově modrá | HVA |
|
U těchto výrobků jsou přípustné barevné odchylky a černé tečky, kterým se nelze zcela vyhnout z důvodu technologie výroby. Před sériovou výrobou doporučujeme provést funkční testy.
Výhody Kvality
Šetřící zdroje.
Normovaná ochrana.
Časově úspornější.
Těsnící.
Čistějš.
