Šestihranné krytky - GPN 1000

Šestihranné krytky GPN 1000 chrání šestihranné šrouby a matice a poskytují vysokou ochranu proti korozi. Válcový vnější obrys zabraňuje nasazení klíče. Silnostěnná konstrukce umožňuje zvýšené zatížení.


  • Šestihranné krytky pro vnější ochranu
další výhody

Rozměry

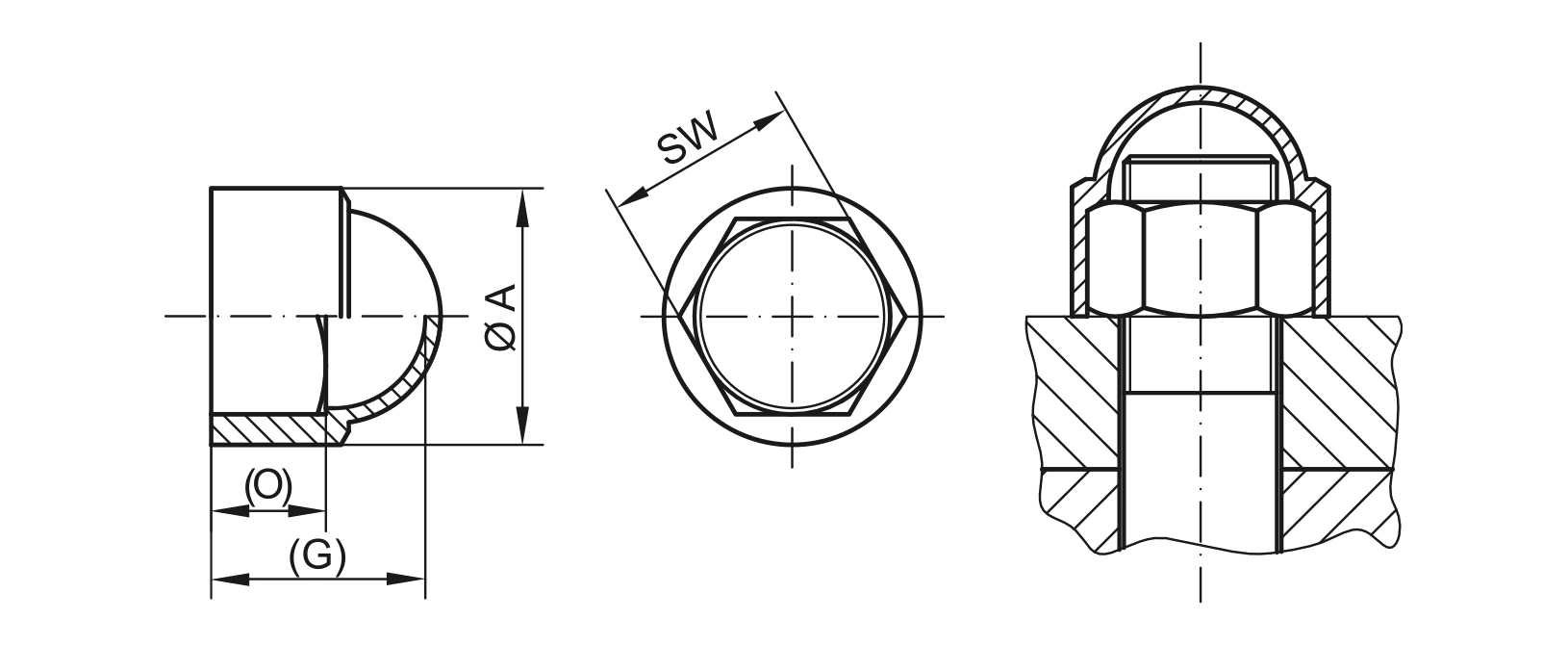

Zeichnung Sechskantkappe - GPN 1000
Standardní barvy
černá
Materiál
PCR-PE / PE-LD
Technický list
Zde si můžete prohlédnout ceny a podmínky přímo online a objednávat ještě snadněji.
Platí pro
Rozměry
Artikl
SW
A
G
O
CAD
Obj. č.
GPN 1000 / 0190 PCR-PE / PE-LD, černá 21 26 22,5 12 10001900073
GPN 1000 / 0857 PCR-PE / PE-LD, černá 18 23 19,4 11 10008570073
GPN 1000 / 0893 PCR-PE / PE-LD, černá 13 16,8 14 7,5 10008930073
GPN 1000 / 1068 PCR-PE / PE-LD, černá 8 10,9 8,5 5 10010680073
GPN 1000 / 1069 PCR-PE / PE-LD, černá 10 12,9 12 6 10010690073
GPN 1000 / 1071 PCR-PE / PE-LD, černá 14 18 14 7,5 10010710073
GPN 1000 / 1072 PCR-PE / PE-LD, černá 17 21,3 18,5 9 10010720073
GPN 1000 / 1073 PCR-PE / PE-LD, černá 19 23,6 20 11 10010730073
GPN 1000 / 1074 PCR-PE / PE-LD, černá 22 27,5 22,5 12 10010740073
GPN 1000 / 1075 PCR-PE / PE-LD, černá 24 29,8 25,5 14 10010750073
GPN 1000 / 1076 PCR-PE / PE-LD, černá 27 34 29 16 10010760073
GPN 1000 / 1077 PCR-PE / PE-LD, černá 30 37,4 31 17 10010770073
GPN 1000 / 1078 PCR-PE / PE-LD, černá 32 39,7 34 19 10010780073
GPN 1000 / 1079 PCR-PE / PE-LD, černá 36 44,4 38 20 10010790073
GPN 1000 / 1080 PCR-PE / PE-LD, černá 41 50,1 44 23 10010800073
GPN 1000 / 1081 PCR-PE / PE-LD, černá 46 55,9 49 25 10010810073
GPN 1000 / 1414 PCR-PE / PE-LD, černá 50 60,5 53 27 10014140073
GPN 1000 / 1811 PCR-PE / PE-LD, černá 55 67 55,5 30 10018110073
GPN 1000 / 1916 PCR-PE / PE-LD, černá 7 9 7,5 3,5 10019160073
GPN 1000 / 3762 PCR-PE / PE-LD, černá 60 72 60 38 10037620073
GPN 1000 / 3763 PCR-PE / PE-LD, černá 65 76,6 63 42 10037630073
GPN 1000 / 6706 PCR-PE / PE-LD, černá 70 85,5 73 38 10067060073
GPN 1000 / 8638 PCR-PE / PE-LD, černá 75 91,6 78,5 41 10086380073
GPN 1000 / 8639 PCR-PE / PE-LD, černá 80 98 83,4 43,5 10086390073
GPN 1000 / 8641 PCR-PE / PE-LD, černá 95 116,7 102 55 10082670073

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výběr krytek pro ochranu vnějších závitů

Použitelné pro šestihranné matice
Artikl
Závit
GPN 1000 / 0190 PCR-PE / PE-LD, černá M 14 x 1,5
GPN 1000 / 0857 PCR-PE / PE-LD, černá
GPN 1000 / 0893 PCR-PE / PE-LD, černá
GPN 1000 / 1068 PCR-PE / PE-LD, černá
GPN 1000 / 1069 PCR-PE / PE-LD, černá
GPN 1000 / 1071 PCR-PE / PE-LD, černá
GPN 1000 / 1072 PCR-PE / PE-LD, černá
GPN 1000 / 1073 PCR-PE / PE-LD, černá M 12 x 1,5
GPN 1000 / 1074 PCR-PE / PE-LD, černá M 14 x 1,5
GPN 1000 / 1075 PCR-PE / PE-LD, černá M 16 x 1,5
GPN 1000 / 1076 PCR-PE / PE-LD, černá M 18 x 1,5 M 18 x 2
GPN 1000 / 1077 PCR-PE / PE-LD, černá M 20 x 1,5 M 20 x 2
GPN 1000 / 1078 PCR-PE / PE-LD, černá M 22 x 1,5 M 22 x 2
GPN 1000 / 1079 PCR-PE / PE-LD, černá M 24 x 1,5 M 24 x 2
GPN 1000 / 1080 PCR-PE / PE-LD, černá M 26 x 1,5; M 27 x 1,5; M 28 x 1,5 M 27 x 2
GPN 1000 / 1081 PCR-PE / PE-LD, černá M 30 x 1,5 M 30 x 2
GPN 1000 / 1414 PCR-PE / PE-LD, černá M 33 x 1,5 M 33 x 2
GPN 1000 / 1811 PCR-PE / PE-LD, černá M 35 x 1,5; M 36 x 1,5 M 36 x 3
GPN 1000 / 1916 PCR-PE / PE-LD, černá
GPN 1000 / 3762 PCR-PE / PE-LD, černá M 38 x 1,5; M 39 x 1,5; M 40 x 1,5 M 39 x 3
GPN 1000 / 3763 PCR-PE / PE-LD, černá M 42 x 1,5 M 42 x 3
GPN 1000 / 6706 PCR-PE / PE-LD, černá
GPN 1000 / 8638 PCR-PE / PE-LD, černá
GPN 1000 / 8639 PCR-PE / PE-LD, černá
GPN 1000 / 8641 PCR-PE / PE-LD, černá

Tato aplikační tabulka představuje orientační hodnoty. Rádi vám zašleme zkušební vzorky zdarma.

Výhody Kvality

<p><strong>Robustnější.</strong></p>

Robustnější.

Provedení se silnou stěnou pro zvýšený stupeň opotřebení.
<p><strong>Více.</strong></p>

Více.

K ochraně čepů a konců trubic. Optimální ochrana proti korozi. Cylindrická vnější kontura zabraňuje přiložení vidlicového klíče.
